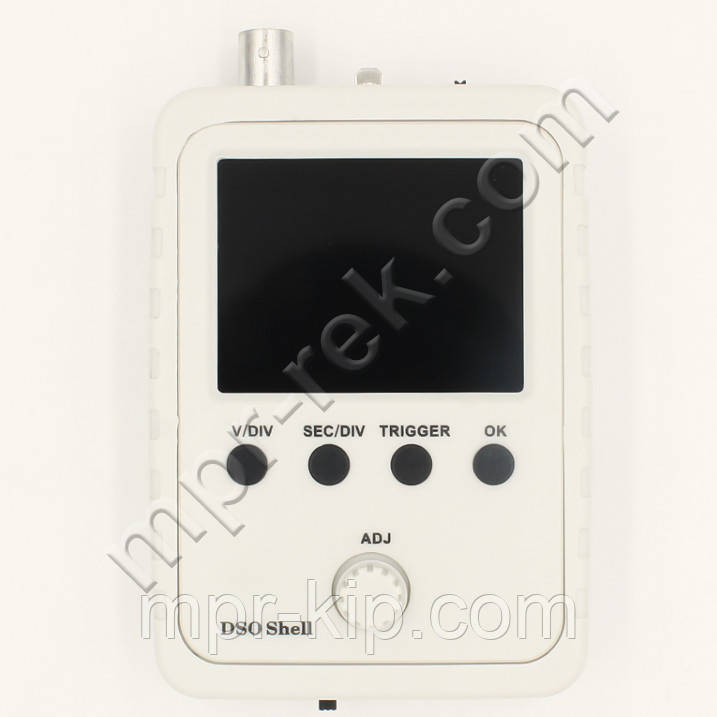

Портативний осцилограф DSO Shell DSO150 (1-канальний, 200KHz, 12bit АЦП)

DSO Shell (DSO150) - одноканальний 12 бітний компактний, бюджетний і простий у використанні осцилограф з смугою пропускання 200кГц з частотою дискретизації 1МГц і генератор прямокутних імпульсів частотою 1кГц чудово підійде для нескладних завдань, де виправдане використання портативних осцилографів. Даний осцилограф здатний сохраненять осцилограми сигналу на екрані дисплея і має автоматичний, одноразовий і нормальний режим роботи.

Характеристики:

• TFT дисплей розміром 2.4" з роздільною здатністю 320x240 пікселів.
• Частота пропускання: 200кГц
• Час відгуку: 10мс-500с
• Час наростання сигналу: 17,5 нс
• Чутливість по вертикалі: 5 мв/справ - 20В/справ
• Чутливість по горизонталі (коефіцієнт розгортки): 10 мкс/справ - 500 с/справ
• Довжина запису: 1024 значення
• Частота дискретизації (вибірки): 1МГц
• Тип входу: DC, AC, GND
• Максимальна напруга на вході: 50В (1:1 зонд), 400В (10:1 зонд)
• Вхід опір: 1МОм
• Точність: <5%
• Запуск по фронту:запуск по наростаючому / низхідному фронту
• Розрядність АЦП: 12бит
• Процесор: 72МГц ARM Cortex-M3 (STM32F103C8)
• Генератор сигналу квадратичної форми з частотою 1кГц
• Діапазон температур зберігання: -10°С - +50°С
• Діапазон робочих температур: 0°С- +40°С
• Розмір: 115х75х22мм
• Вага: 100г
• Мова меню: Англійська
• Харчування: постійна напруга 9В 120мА (блок живлення не входить в комплект поставки).

Опис органів управління:

• V/DIV - вибір чутливості (вольт на поділ). Вертикальна позиція сигналу. При довгому натисненні - калібрування нуля (необхідно перевести перемикач AC/DC/GND в положення GND).
• SEC/DIV - вибір часу (секунд на поділ). Переміщення сигналу по горизонталі. При довгому натисненні - перехід в центр буфера
• TRIGGER - вибір режиму тригера (Auto, Normal, Single). Вибір типу тригера (по фронту, по спаду). При довгому натисненні - встановлення рівня тригера по середньому значенню амплітуди сигналу.
• OK - включення режиму HOLD ("заморожування" сигналу). При довгому натисненні - включення/вимикання вимірів.
• ADJ - Зміна вибраного параметра. При довгому натисненні - вибір напруги тестового сигналу.
• OK + TRIGGER - Збереження поточного сигналу в EEPROM.
• OK + SEC/DIV - Відображення збереженого сигналу з EEPROM
• SEC/DIV + TRIGGER - при довгому натисненні відновлення заводських налаштувань.

Описание отображаемых параметров на дисплее:

• Freq - частота;
• Cycl - период;
• Duty - заполнение ШИМ в %;
• Vmax - макимальное напряжение;
• Vmin - минимальное напряжение;
• Vavr - среднее напряжение;
• Vpp - амплитуда сигнала (Vmax — Vmin);
• Vrms - эффективное значение напряжения переменного тока.

Основная площать дисплея поделена на 12 делений по горизонтали и 8 делений по вертикали. Слева находится стрелка - указатель нулевого уровня. Справа - указатель уровня триггера.
Сверху отображается статус осциллографа (Running / HOLD), горизонтальная позиция в буфере, и одно из состояний триггера:

• Holdoff — триггер выключен до тех пор, пока буфер не заполнен до точки его запуска.
• Waiting — ожидание необходимого фронта волны.
• Trigged — сигнал зарегистрирован.

Если в режиме триггера AUTO установлен режим времени 50 мс/дел и медленнее, то триггер автоматически переходит в статус Holdoff с постоянным движением осциллограммы справа налево.
В нижней части дисплея отображается чувствительность, напряжение (AC/DC), режим времени, режим триггера, тип триггера (по фронту или по спаду).

Комплектация:

• Осциллограф: DSO Shell (DSO150)
• Переходник BNC/щупы алигаторного типа
• Инструкция
• Гарантийный талон
