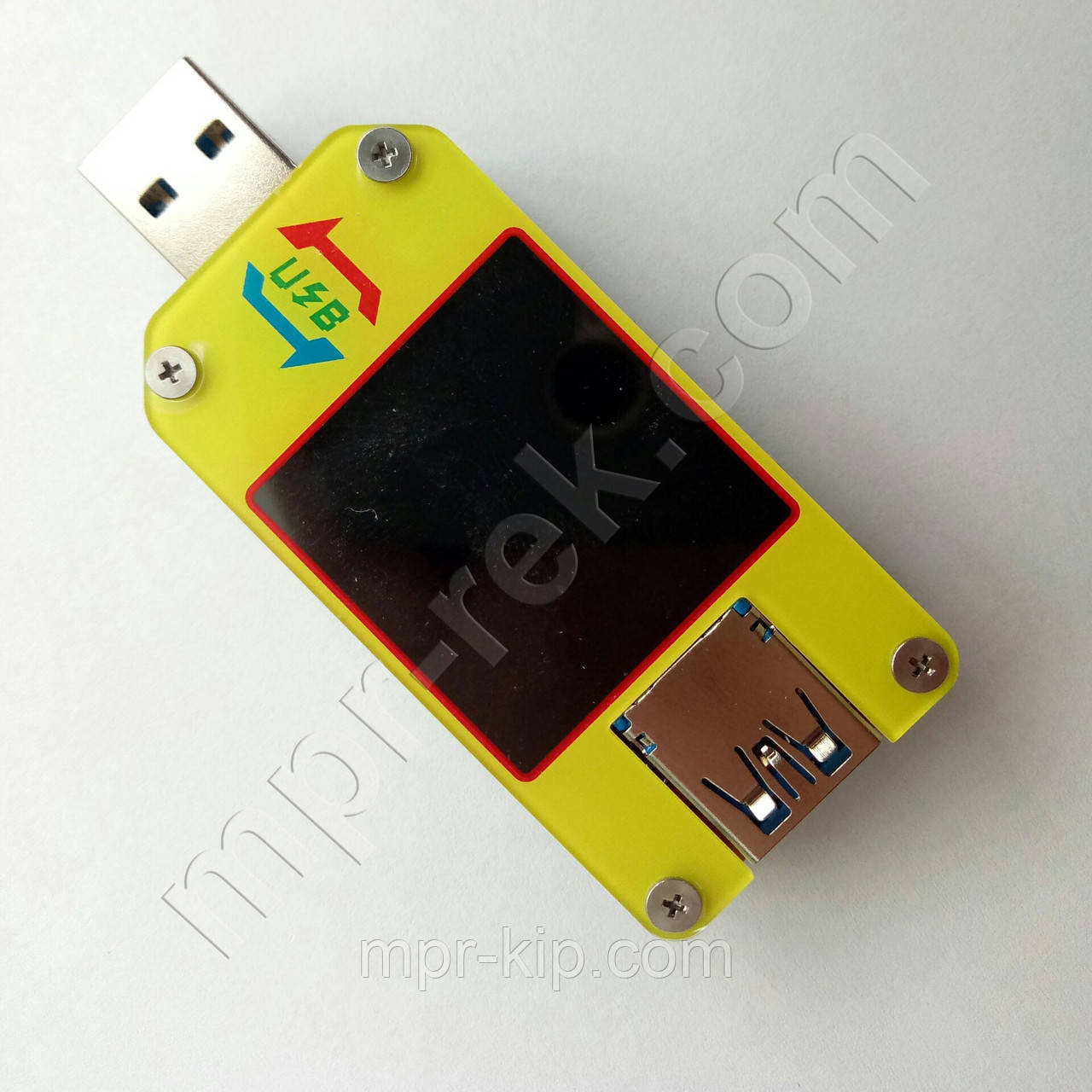

Багатофункціональний USB-тестер RuiDeng UM34

Багато настроюється USB-тестер UM34 від виробника Ruideng Technologies призначений для тестування напруги, сили струму і енергоспоживання різних USB-пристроїв (адаптерів живлення, телефонів, планшетів, зовнішніх акумуляторів або інших гаджетів) при підключенні їх за допомогою різних итерфейсов (USB 3.0, Micro USB і USB Type-C).

Можливості та переваги:

• Моніторинг параметрів у режимі реального часу: напруги (V), сили струму(A), потужності (W), енергоспоживання з моменту запису (Wh), місткості (mAh), яка пройшла через тестер з моменту початку запису, опір пристрою (Ω), температури тестера (°C/°F)
• Відображення історії вимірювань напруги та сили струму у вигляді графіка з мінімальними і максимальними зареєстрованими параметрами
• Відображення температури тестера з можливістю перемикання °C/°F
• 10 комірок пам'яті, які зберігають інформацію після відключення живлення
• Автовідключення дисплея через завданні час: 1-9 хвилин
• Відключення через завданні час: 1-5 хвилин
• Настройка яскравості екрану в 5 режимах
• Налаштування колірної палітри екрана в 64 комбінаціях
• Режим підказок
• Интерфес для входи: USB 3.0 Female , Micro USB і USB Type-C
• Интерфес виходу: USB 3.0 Male

Характеристики:

Порівняльна харахтеристика USB-тестерів різних моделей виробництва Ruideng Technologies:

Управління:

Управління USB-тесером здійснюється за допомогою 4-х кнопок, які розміщені по боках тестера:

• Ліва верхня кнопка (ЛВК): коротке натискання відключає дисплей, повторне натискання включає дисплей, затискання клавіші повертає орієнтацію екрану вліво
• Права перхняя кнопка (ПВК): коротке натискання відображає подскаски для даного екрану, затискання клавіші повертає орієнтацію екрану праворуч
• Права нижня кнопка (ПНК): перемикає екран на наступний
• Ліва нижня кнопка (ЛНК): перемикає на попередній екран.

(Орієнтир клавіш залежить від орієнтації екрану)
Індикація порядкового номера екрану відображається вгорі дисплея у вигляді повзунка.

Перший екран: Measurment Main Interface (Основний)
Відображення: Параметры вимірювання в режимі реального часу: вхідна напруга або напруга споживана пристроєм (V), сила струму пристрою(A), потужність (W), енергоспоживання (Wh), який минув з моменту запису, ємності (mAh), яка пройшла через тестер з моменту початку запису, опір пристрою (Ω), температури тестера (°C/°F), номер комірки пам'яті

Затискання ПНК - перемикається комірка пам'яті вимірювань
Затискання ЛНК - скидання пам'яті в комірки

Другий екран: Quick Charge Recognition Interface
(Інтерфейс розпізнавання швидкої зарядки)
Відображення: параметры вимірювання в режимі реального часу: вхідна напруга або напруга споживана пристроєм (V), вхідна сила струму сила струму пристрою (A), температури тестера (°C/°F), номер комірки пам'яті + визначення протоколу зарядки.

Управління в даному екрані раптово

Третій екран: Charging Recording Interface (Пройденая ємність і енергоспоживання)
Відображення: лічильник енергоспоживання (Wh) і ємності (mAh) пройдених через тестер з моменту подачі живлення, час від початку подачі живлення (включення), порогова сила струму (тригер), яка враховується у лічильник, індикатор запису (ЗАПИС): якщо REC відображається зеленим кольором, то запис відбувається, а якщо червоним, то споживана сила струму недостатня.

Затискання ПНК - вхід в режим тригера порогової сили струму, повторне затискання ПНК - вихід з режиму налаштування тригера.
Коротке натискання ЛНК, будучи в режимі налаштування тригера - збільшення порогу тригера на 0.01 А більше попереднього (від 0.00 А до 0.30 А), при досягненні 0.30 А граничне значення обнуляється.

Четвертий екран: Date Cable Connection Impedance Measurment Interface (Вимірювання опору кабелю)
Відображення розрахункового опору з'єднання

Затиснути ПНК для відображення розрахункового опору.

Пятый экран: Measurment Graphing Interface (Измерения в графическом виде)
Отображение зависимости измеряемого напряжения и силы тока от времени с регистрацией пиковых значений. Измерения начинаются с момента запуска этого экрана.

Зажатие ПНК - переключение на вывод зависимости напряжения информационных контактов (D+ D-) от времени. Повторное Зажатие ПНК - возвращение в обыный график.

Шестой экран: System Parameter Setting Interface (Меню настроек)
Отображение и изминение установленых настроек: время автоотключения (0-9 минут), яркость подсветки экрана (1-5), формат отображения температуры (C/F), цветовая настройка фона клавиш, настройка цвета текста клавиш.

Зажатие ПНК - вход в режим настройки автоотключения. Повторное короткое нажатие ПНК - переход в следующий режим настройки по последовательности: время отключения > яркость > формат температуры (C/F) > цвет фона > цвет текста.
Повторное зажатие ПНК - выход из режима настроек.
Короткое нажатие ЛНК в режиме настроек - зміна характеристик +1 значення.

Комплектація:

1. USB-тестер RuiDeng UM34
2. Фірмова бляшана коробка
3. Гарантійний талон

Гарантія: 3 місяці. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
