Багатофункціональний USB-тестер RuiDeng UM25C з Bluetooth

Багато настроювальний  USB-тестер UM25C від виробника Ruideng Technologies призначений для тестування напруги, сили струму і енергоспоживання різних USB-пристроїв (адаптерів живлення, телефонів, планшетів, зовнішніх акумуляторів або інших гаджетів) при підключенні їх за допомогою різних інтерфейсів (USB 3.0, Micro USB і USB Type-C) з можливістю моніторингу та налаштування при підключенні до Android-пристроїв по бездротовому протоколу передачі даних Bluetooth.

Можливості та переваги:

• Моніторинг параметрів у режимі реального часу: напруги (V), сили струму(A), потужності (W), енергоспоживання з моменту запису (Wh), місткості (mAh), яка пройшла через тестер з моменту початку запису, опір пристрою (Ω), температури тестера (°C/°F)
• Відображення історії вимірювань напруги та сили струму у вигляді графіка з мінімальними і максимальними зареєстрованими параметрами
• Відображення температури тестера з можливістю перемикання °C/°F
• 10 комірок пам'яті, які зберігають інформацію після відключення живлення
• Моніторинг та управління тестером 4-ма кнопками або через додаток на Android-пристрої при підключенні через Bluetooth
• Автовідключення дисплея через завданні час: 1-9 хвилин
• Відключення через завданні час: 1-5 хвилин
• Настройка яскравості екрану в 5 режимах
• Налаштування колірної палітри екрана в 64 комбінаціях
• Режим підказок
• Підтримка OPPO phone, VOOC, OnePlus DASH
• Интерфейс для входу: USB 3.0 Female , Micro USB і USB Type-C
• Интерфейс виходу: USB 3.0 Male

Характеристики:

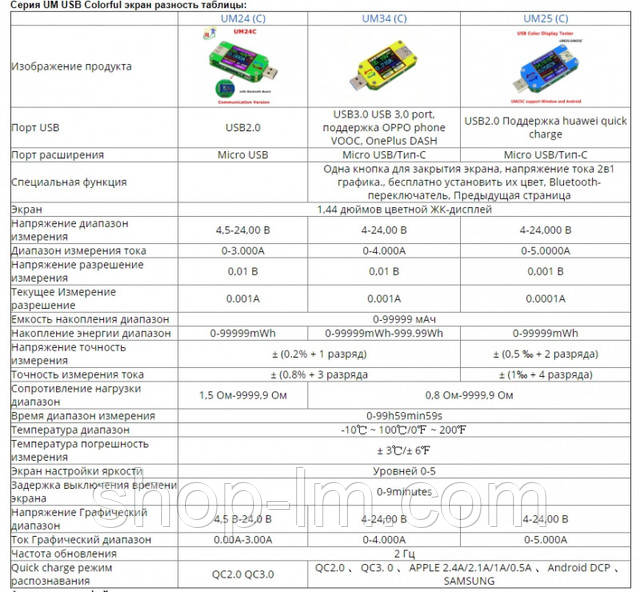

Порівняльна характеристика USB-тестерів різних моделей виробництва Ruideng Technologies:

Управління:

Управління USB-тестером здійснюється за допомогою 4-х кнопок, які розміщені по боках тестера:

• Ліва верхня кнопка (ЛВК): коротке натискання відключає дисплей, повторне натискання включає дисплей, затискання клавіші повертає орієнтацію екрану вліво
• Права перхняя кнопка (ПВК): коротке натискання відображає подскаски для даного екрану, затискання клавіші повертає орієнтацію екрану праворуч
• Права нижня кнопка (ПНК): перемикає єкран на наступний
• Ліва нижня кнопка (ЛНК): перемикає єкран на попередній.

(Орієнтир клавіш залежить від орієнтації екрану)
Індикація порядкового номера екрану відображається вгорі дисплея у вигляді повзунка.

Перший екран: Measurment Main Interface (Основний)
Відображення: Параметры вимірювання в режимі реального часу: вхідна напруга або напруга споживана пристроєм (V), сила струму пристрою(A), потужність (W), енергоспоживання (Wh), який минув з моменту запису, ємності (mAh), яка пройшла через тестер з моменту початку запису, опір пристрою (Ω), температури тестера (°C/°F), номер комірки пам'яті

Затискання ПНК - перемикається комірка пам'яті вимірювань
Затискання ЛНК - скидання пам'яті в комірки

Другий екран: Quick Charge Recognition Interface
(Інтерфейс розпізнавання швидкої зарядки)
Відображення: параметры вимірювання в режимі реального часу: вхідна напруга або напруга споживана пристроєм (V), вхідна сила струму сила струму пристрою (A), температури тестера (°C/°F), номер комірки пам'яті + визначення протоколу зарядки.
Аналізовані протоколи: QC2.0, QC3.0, APPLE 2.4 A/A 2.1/1A/0.5 A, Android DCP, SAMSUNG

Управління в даному екрані раптово

Третій екран: Charging Recording Interface (Пройденая ємність і енергоспоживання)
Відображення: лічильник енергоспоживання (Wh) і ємності (mAh) пройдених через тестер з моменту подачі живлення, час від початку подачі живлення (включення), порогова сила струму (тригер), яка враховується у лічильник, індикатор запису (ЗАПИС): якщо REC відображається зеленим кольором, то запис відбувається, а якщо червоним, то споживана сила струму недостатня.

Затискання ПНК - вхід в режим тригера порогової сили струму, повторне затискання ПНК - вихід з режиму налаштування тригера.
Коротке натискання ЛНК, будучи в режимі налаштування тригера - збільшення порогу тригера на 0.01 А більше попереднього (від 0.00 А до 0.30 А), при досягненні 0.30 А граничне значення обнуляється.

Четвертий екран: Date Cable Connection Impedance Measurment Interface (Вимірювання опору кабелю)
Відображення розрахункового опору з'єднання

Затиснути ПНК для відображення розрахункового опору.

П'ятий екран: Measurment Graphing Interface (Вимірювання в графічному вигляді)
Відображення залежності вимірюваної напруги і сили струму від часу з реєстрацією пікових значень. Вимірювання починаються з моменту запуску цього екрану.

Затискання ПНК - перемикання на висновок залежності напруги інформаційних контактів (D+ D-) від часу. Повторне Затискання ПНК - повернення в обыный графік.

Шостий екран: System Parameter Setting Interface (Меню налаштувань)
Відображення і изминение встановлених налаштувань: час автовідключення (0-9 хвилин), яскравість підсвічування екрану (1-5), формат відображення температури (C/F), кольорова налаштування фону клавіш, настройка кольору тексту клавіш.

Затискання ПНК - вхід в режим автоматичного вимкнення. Повторне коротке натискання ПНК - перехід в наступний режим налаштування послідовності: час відключення > яскравість > формат температури (C/F) > колір фону > колір тексту.
Повторне затискання ПНК - вихід з режиму налаштувань.
Коротке натискання ЛНК в режимі налаштувань - зміна характеристик +1 значення.

Для підключення USB-тестера до Android-пристрою через інтерфейс Bluetooth необхідно:

1. Перевести перемикач Bluetooth в положення "On"

2. Завантажити додаток на Android-устройсво (телефон або планшет) з посиланням (натиснути DOWNLOAD після переходу) і встановити.

3. Увімкнути Bluetooth на Android-пристрої.

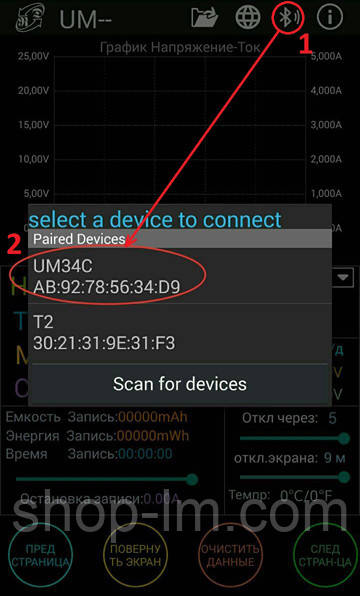

4. Натиснути на іконку Bluetooth в додатку і вибрати USB-тестер з доступних пристроїв для початку синхронізації.

5. Ввести пароль: 1234
6. Androin-пристрій готовий до моніторингу та налаштуванням USB-тестером.

Комплектація:

1. USB-тестер RuiDeng UM25C
2. Фірмова бляшана коробка
3. Гарантійний талон

Гарантія: 3 місяці. Не поширюється на прилади які мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
