Частотомір TX zone ZL-984, вимірювач частоти (260-450 МГц) для пультів дистанційного керування

Вимірювач частоти ZL-984 використовується для точного налаштування частоти радіосигналу пультів дистанційного керування. Діапазон частот роботи вимірювача частоти 250 - 450 МГц, які найбільш часто використовується пультами дистанційного керування.

Для використання вимірювача частоти ZL-984 потрібно спочатку підключити до нього живлення. Для підключення живлення в комплекті з вимірником частоти йде адаптер Крона (6F22) - 3,5 х 1,35 мм.
Батарея «Крона» (6F22) в комплект поставки не входить. Для підключення харчування потрібно підключити батарею «Крона» (6F22) до адаптера дотримуючись полярності. У правому торці приладу є гніздо під штекер 3,5 х 1,35 мм. Зібраний адаптер потрібно включити в гніздо, після чого на екрані з'явиться чотири горизонтальних смужки - прилад готовий до роботи. Також вимірювач частоти ZL-984 може живитися і від блоку живлення. Блок живлення повинен відповідати вимогам: напруга 7,5 - 10 вольт, струм 200мА, 3,5 х 1,35 мм або 4 х 1,7 мм.

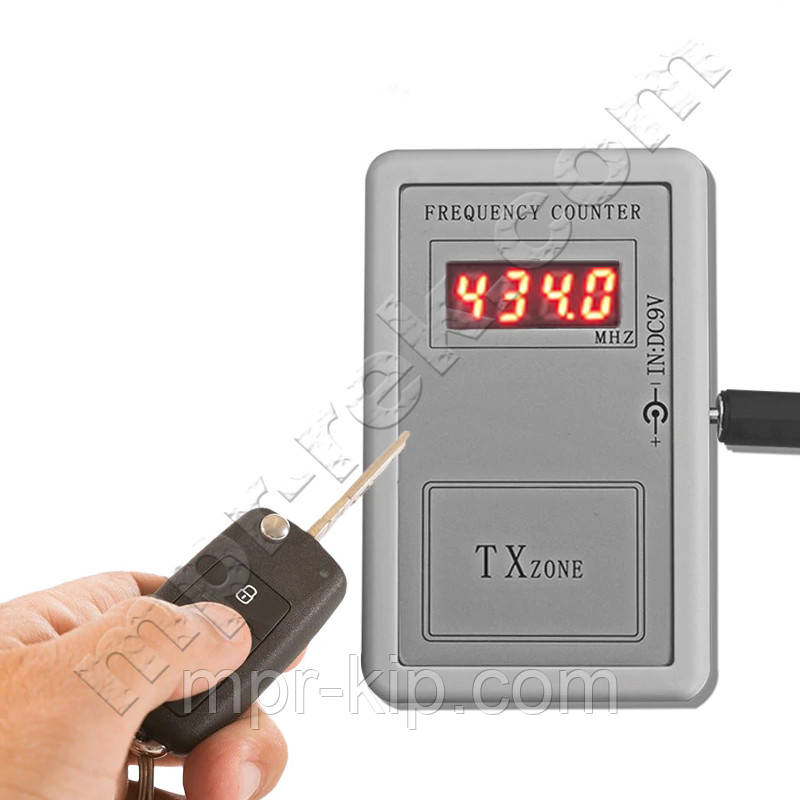

Для вимірювання частоти радіосигналу пультів дистанційного керування потрібно піднести пульт до фронтальної частини приладу, а конкретно до зони, виділеної піктограмою у вигляді прямокутника і написом «TX ZONE». Пульт потрібно піднести на відстань не більше 10 см від «TX ZONE». Потім потрібно активувати пульт, після чого через 1 секунду на дисплеї з'явиться значення частоти з точністю до десятих часток герца. Значення частоти на дисплеї змінюється в режимі реального часу, але якщо віддалити випромінювач більш ніж на 10 см від «TX ZONE», то на дисплеї буде відображатися останнє значення. Для відключення приладу потрібно відключити з гнізда адаптер Крона (6F22) - 3,5 х 1,35 мм.
Вимірювач частоти ZL-984 може вимірювати частоту радіосигналу не тільки пультів дистанційного керування, але і будь-яких інших пристроїв, що випромінюють радіосигнал в діапазоні частот 250 - 450 МГц.

Характеристики:

• модель: ZL-984;
• діапазон вимірюваних частот: 250 - 450 МГц;
• точність: 1 Гц;
• тестова відстань: до 10 см;
• напруга живлення: 7,5 - 10 В;
• ток в режимі очікування: 40мА;
• робочий струм: 51мА;
• розміри: 94 х 59 х 25;
• вага комплекту: 71 м

Комплект поставки:
частотомер, вимірювач частоти TX zone 260-450 МГц;
адаптер живлення Крона (6F22) - 3,5 х 1,35 мм.
