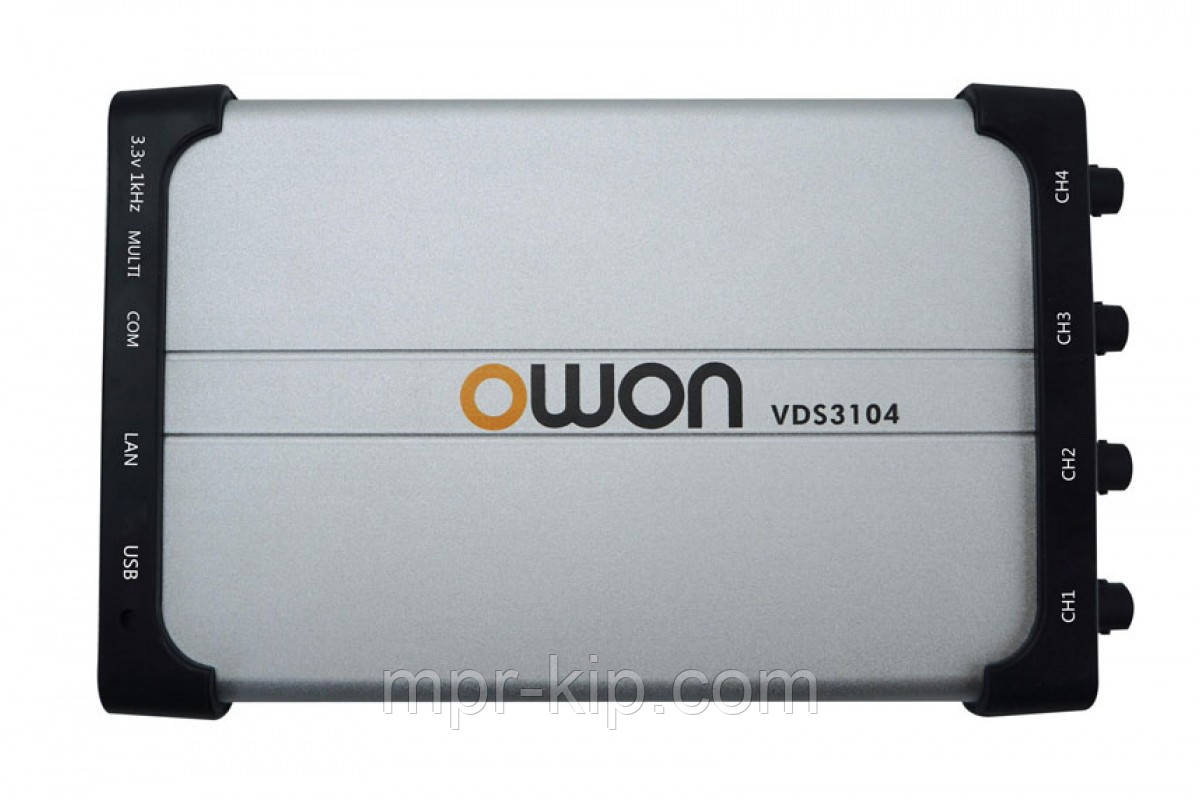

Осцилограф - приставка OWON VDS3104 (100 МГц, 4 канали, 1,0 ГВ/с)
22 550 ₴
- Готово до відправки
- Код: 00-00001020
- +380 (95) 638-74-41Владислав - замовлення
- +380 (63) 307-15-04Олексій - замовлення, сервіс
VDS3104 - віртуальний 4-х канальний цифровий осцилограф, виробництва компанії OWON, має смугу пропускання 100 МГц і володіє вибіркою 1,0 ГВ/с, відноситься до серії компактних USB-осцилографів серії VDS яка включає двох - і чотирьохядерні моделі з смугою пропускання від 25 МГц до 100 МГц, з вибіркою до 1 ГВ/с.
До особливостей USD-осцилографа OWON VDS3104, як втім і всієї серії OWON VDS відноситься відмінні технічні характеристики віртуального осцилографа, а також функціональність програмного забезпечення дозволяють реалізувати функції властиві більш дорогим стаціонарним осциллографам.
ОСОБЛИВОСТІ
• Смуга пропускання: 100 МГц
• Кількість каналів: 4 канали+зовнішній вхід синхронізації
• Швидкість вибірки: 1,0 ГВ/з (Real time)
• Об'єм пам'яті: 5М точок
• Інтерфейс: USB, LAN (опціонально).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Модель |
VDS1022 |
VDS2062 |
VDS2064 |
VDS3102 |
VDS3104 |
|
|
Смуга пропускання |
25 МГц |
60 МГц |
60 МГц |
100 МГц |
100 МГц |
|
|
Час наростання фронту |
≤14 нс |
≤ 5,8 нс |
≤ 5,8 нс |
≤ 3,5 нс |
≤ 3,5 нс |
|
|
Кількість каналів |
2 + 1 каналу |
2 + 1 каналу |
4 + 1 каналу |
2 + 1 каналу |
4 + 1 каналу |
|
|
Швидкість вибірки |
100 МВ/с |
500 МВ/с |
500 МВ/с |
1 ГВ/с |
1 ГВ/с |
|
|
Об'єм пам'яті |
5к |
10М |
5М |
10М |
5М |
|
|
Роздільна здатність по вертикалі |
8 біт |
|||||
|
Швидкість розгортки |
від 5 нс до 100 з/справ. |
від 2 нс до 100 з/справ. |
||||
|
Посилення по вертикалі |
від 5 мВ/справ до 5 В/справ |
від 2 мВ/справ до 5 В/справ |
||||
|
Режими по входу |
DC, AC, GND |
|||||
|
Вхідний опір |
1 МОм±2%, 10pF±5pF |
|||||
|
Ізоляція каналів |
50Гц: 100 : 1, 10МГц : 40 : 1 |
|||||
|
Максимальна напруга по входу |
1:10: 400В (PK - PK) (DC+AC, PK - PK) , 1:1: 40V (PK - PK) (DC+AC, PK - PK) |
|||||
|
Коефіцієнт розподілу |
1X, 10X, 100X, 1000X |
|||||
|
Режими тригера |
Edge, Pulse, Video, Slope, Alternate |
|||||
|
Режими вибірки |
пряма вибірка, еквівалентна, усереднення |
|||||
|
Курсорні вимірювання |
амплітудні, тимчасові, △V, △T |
|||||
|
Автоматичні вимірювання |
Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, |
|||||
|
Математичні функції |
＋, －, ×, ÷, FFT |
|||||
|
Фігури Ліссажу |
є, ±3º |
|||||
|
Інтерфейс |
USB 2.0 |
|||||
|
Харчування |
2,5 Вт, 5В |
5 Вт, 5В |
||||
|
Габарити / маса |
170 х 120 х 18 мм / 0,26 кг |
190 х 120 х 18 мм / 0,3 кг |
||||
КОМПЛЕКТАЦІЯ
- USB-осцилограф VDS3104
- Пробники осцилографічні - 4 шт.
- Адаптер і кабель живлення - 1 комплект.
- USB-Кабель - 1 шт.
- Фірмова коробка
- Програмне забезпечення, CD-диск - 1 шт.
- Керівництво користувача
- Гарантійний талон
Гарантія: 12 місяця. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
Ціна на сайті вказана без урахування ПДВ. Ціну з ПДВ уточнюйте у менеджера.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Тип | Цифровий |
| Форм-фактор | Портативний |
| Смуга пропускання | 100 МГц |
| Кількість каналів | 4 |
| Живлення | USB |
| Гарантійний термін | 12 міс |
| Стан | Новий |
- Ціна: 22 550 ₴
