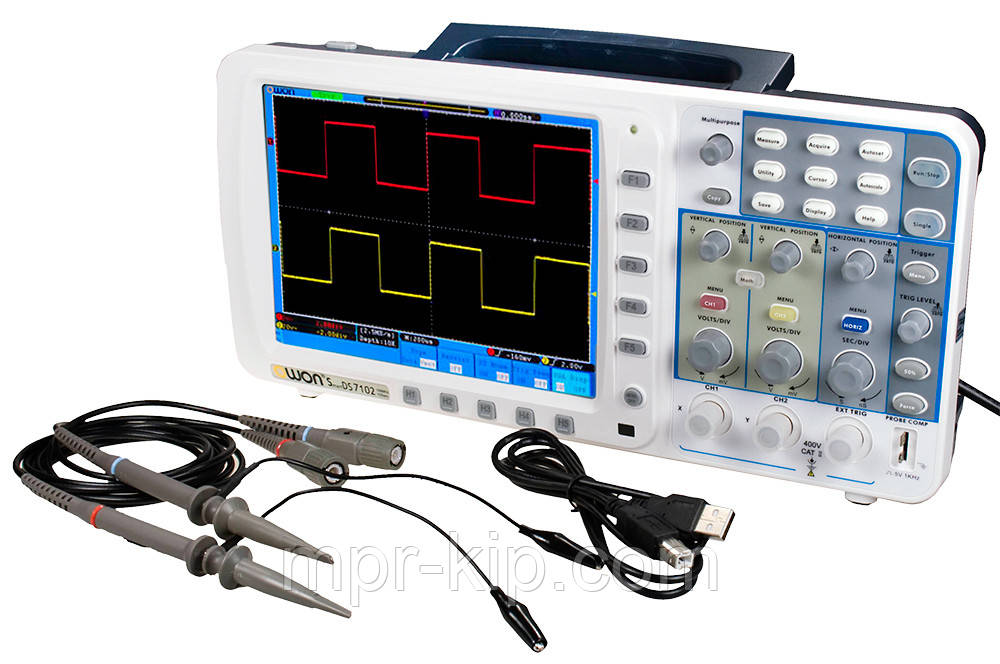

Осцилограф OWON SDS7102 (100 МГц, 2 каналу, 1 ГВ/с) з акумуляторною батареєю.
21 000 ₴
- Готово до відправки
- +380 (95) 638-74-41Владислав - замовлення
- +380 (63) 307-15-04Олексій - замовлення, сервіс
При покупці з ПДВ +20%
SDS7102 - двоканальний цифровий осцилограф, виробництва компанії OWON, має смугою пропускання 100 МГц і вибіркою 1 ГВ/с, відноситься до серії "портативних осцилографів". Портативність забезпечує опція - акумуляторна батарея.
До особливостей осцилографа OWON SDS7102 відноситься значний розмір пам'яті - 10М точок на кожен канал!, і великий дисплей діагоналлю 8" (210 мм, дозвіл 800х600). Осцилограф SDS7102 не дивлячись на великий дисплей, дуже компактний і зручний для перенесення. Опціонально може поставлятися з акумуляторною батареєю, що дозволяє ефективно використовувати осцилограф там де немає мережевого живлення або у випадках коли потрібно гальванічна розв'язка по харчуванню.
ОСОБЛИВОСТІ осцилографа OWON SDS7102:
• Смуга пропускання: 100 МГц
• Кількість каналів: 2 канали+зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/з (Real time)
• Об'єм пам'яті: 10M точок для кожного каналу
• Дисплей 8" TFT роздільна здатність: 800 х 600
• Підтримка SCPI команд програмування
• Інтерфейс: USB, LAN
• Функція запису та відтворення осцилограм
• Функція тестування меж PASS/FALL
• Вбудована батарея (опція SDS-BAT).
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Модель | SDS6062 | SDS7072 | SDS7102 | SDS8102 | SDS8202 | SDS8302 | SDS9302 |
| Смуга пропускання | 60 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 300 МГц | 300 МГц |
| Час наростання фронту | < 5,8 нс | < 5 нс | < 3,5 нс | < 3,5 нс | < 1,7 нс | < 1,17 нс | < 1,17 нс |
| Кількість каналів | 2 каналу + вхід зовнішньої синхронізації | ||||||
| Чутливість по вертикалі | від 2 мВ/справ до 10 В/справ. | ||||||
| Похибка вимірювань | 3% | ||||||
| Роздільна здатність по вертикалі | 8 біт | ||||||
| Швидкість розгортки | від 5 нс до 100 з | від 2 нс до 100 з | від 1 нс до 100 з | ||||
| пам'ять: 10М точок на кожен канал | |||||||
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТІ, САТІІ |
| Коеф. ділення (стандартних пробників) | х1; х10 |
| Корекція по поэффициенту пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., одиничний захоплення |
| Умови синхронізації | по рівню, по параметру імпульсу, відео, наростання/спаду, зовнішній запуск |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 500 МВ/с (SDS6062) ; 1 ГВ/з (SDS7072, SDS7102); 2 ГВ/з (SDS8102, SDS8202); 2,5 ГВ/з (SDS8302); 3,2 ГВ/з (SDS9302) |
| Еквівалентна швидкість вибірки | немає |
| Об'єм пам'яті | 10М точок |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення |
| Усереднення | 4, 16, 32, 64, 128, 256 |
| Режим формування форми | векторний, точковий |
| Функція післясвічення | немає, 1, 2, 5 с, постійно |
| Алгоритм відновлення сигналу | sin(x)/x |
Система вимірювань та математичної обробки
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Курсорні вимірювання | ручний режим установки курсорів, режим стеження (авто установка). delta-вимірювання |
| Математичні функції | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 8" (21 см) технологія TFT, підсвічування LCD |
| Дозвіл | 800 х 600 |
| Харчування | 100-240 В, 45-440 Гц, <24 Вт |
| опціонально батарея: 8 А/год; 7,4 В | |
| Габарити | 340 (ширина) х 70 (глибина) х 155 (висота) |
| Маса | 1,8 кг. |
КОМПЛЕКТАЦІЯ
- Осцилограф SDS7102
- Пробники осцилографічні - 2 шт.
- Кабель живлення - 1 шт.
- USB-Кабель - 1 шт.
- Програмне забезпечення, CD-диск - 1 шт.
- Керівництво користувача - 1 шт.
- Гарантійний талон - 1 екз.
Гарантія: 12 місяця. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
| Основні | |
|---|---|
| Виробник | OWON |
| Країна виробник | Китай |
| Смуга пропускання | 100 МГц |
| Стан | Новий |
| Тип | Цифровий |
| Форм-фактор | Портативний |
| Кількість каналів | 2 |
- Ціна: 21 000 ₴
