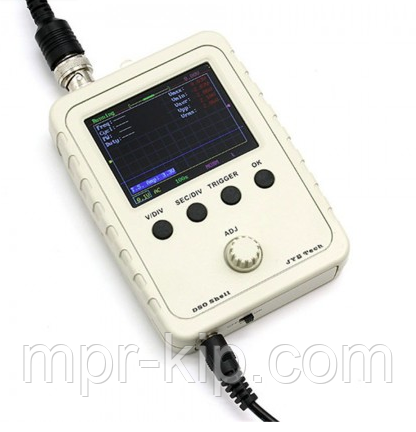

Цифровий осцилограф JYETech DSO-SHELL DSO150 зі щупом P6020

Цифровий осцилограф JYETech DSO-SHELL DSO150 зі щупом P6020 – це цифровий портативний осцилограф, вага осцилографа всього 100 грам. JYE Tech DSO 150 використовується для відображення форми сигналу, вимірювання частоти, періоду і шпаруватості сигналу, для вимірювання декількох видів напруги. Осцилограф оснащений 2,4-дюймовим TFT-дисплеєм з підсвічуванням.

На передній панелі осцилографа розташовані чотири кнопки і ручка енкодера:

• V/DIV - налагодження вертикальної розгортки;
• SEC/DIV - налагодження горизонтальної розгортки;
• TRIGGER - настройка режиму і типу синхронізації;
• OK - режим HOLD, включення/відключення вимірів;
• ADJ - зміна вибраного параметра.

Використовується для діагностики і налагодження аудіо-підсилювачів, автомобільних датчиків, імпульсних блоків живлення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Кількість вимірювальних каналів: 1
• Ширина смуги вхідного сигналу: 0 - 200 кГц
• Чутливість по вертикалі: 5 мВ/справ - 20 В/справ
• Максимальна похибка вимірювання амплітуди: 5%
• Дозвіл АЦП: 12 біт
• Вхідний опір: 1 МОм
• Вхідна напруга: макс 50
• Режим входу: DC, AC, GND
• Максимальна частота вибірок в реальному часі: 1 Мвиб/с
• Розгортка: 10 мкс/справ - 500 с/справ
• Довжина буфера пам'яті: 1024 вибірки
• Режими виміру: автоматичний, нормальний, одиночний імпульс
• Тригер синхронізації: фронт / спад
• Стан тригера: 1/2 розміру буфера
• Дисплей: TFT, 320 × 240 (2,4 дюйма) кольоровий
• Напруга живлення: 9 В DС
• Споживаний струм: 120 мА
• Габаритні розміри: 115 × 75 × 22 мм
• Вага (без кабелів і блоку живлення): 100 г

КОМПЛЕКТАЦІЯ

• Цифровий осцилограф JYE Tech DSO 150 — 1 шт.
• Вимірювальний щуп — 1 шт.
• Інструкція — 1 шт.

Гарантія: 6 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
