Осцилограф OWON Smart DS7102E (100 МГц, 2 каналу, 1 ГВ/с) При покупці з ПДВ +20%

22 680

  • Немає в наявності
  • Код: ЛМ-00002582
Осцилограф OWON Smart DS7102E (100 МГц, 2 каналу, 1 ГВ/с) При покупці з ПДВ +20%
Осцилограф OWON Smart DS7102E (100 МГц, 2 каналу, 1 ГВ/с) При покупці з ПДВ +20%Немає в наявності
22 680
+380 (63) 307-15-04
Олексій - замовлення, сервіс
+380 (63) 307-15-04
Олексій - замовлення, сервіс
повернення товару протягом 14 днів за домовленістю

При покупці з ПДВ +20%

SDS7102E 2-х канальний цифровий осцилограф, виробництва компанії OWON, має смугою пропускання 100 МГц, вибіркою 1 ГВ/с.

До особливостей осцилографа OWON SDS7102Е відноситься великий обсяг пам'яті - 1М точок на кожен канал, і великий дисплей діагоналлю 8" (210 мм) і дозволом 800х600. Осцилограф SDS7072Е не дивлячись на великий дисплей, дуже компактний і зручний для перенесення.

У тому випадку якщо є необхідність в осцилографі з автономним живленням, то рекомендуємо розглянути модель SDS7102 (2х100 МГц, 1ГВ/с, 10М точок).

ОСОБЛИВОСТІ
Смуга пропускання: 100 МГц
Кількість каналів: 2 канали+зовнішній вхід синхронізації
Швидкість вибірки: 1 ГВ/з (Real time)
Об'єм пам'яті: 1М точок
Дисплей 8" TFT роздільна здатність: 800 х 600
Підтримка SCPI команд програмування
Інтерфейс: USB, LAN
Функція запису та відтворення осцилограм
Функція тестування меж PASS/FALL.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Модель SDS5032E SDS6062E SDS7072E SDS7102E SDS7122E
Смуга пропускання 30 МГц 60 МГц 70 МГц 100 МГц 125 МГц
Кількість каналів 2 каналу + вхід зовнішньої синхронізації
Чутливість по вертикалі від 5 мВ/справ до 10 В/справ. від 5 мВ/справ до 10 В/справ.
Похибка вимірювань 3%
Роздільна здатність по вертикалі 8 біт
Швидкість розгортки від 4 нс до 100 з від 5 нс до 100 з від 1 нс до 100 з
крок: 1 - 2 - 4


Вхідні параметри

Вхідний імпеданс 1 МОм, 10 пФ
Режими входу AC, DC, GND
Максимальна вхідна напруга ± 400 В ампл., САТІ, САТІІ
Коеф. ділення (стандартних пробників) х1; х10
Корекція по поэффициенту пробника х1; х10; х100; х1000


Система синхронізації

Режими синхронізації авто, норм., одиничний захоплення
Умови синхронізації по рівню, по параметру імпульсу, відео, наростання/спаду, зовнішній запуск
Джерело синхронізації СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення



Система цифрової обробки

Тип вибірки у реальному часі
Швидкість вибірки 250МВ/з (SDS5032E); 500МВ/з (SDS6062E); 1 ГВ/з (SDS7072E, SDS7102E, SDS7122E)
Эквивалентная скорость выборки нет
Объем памяти 10К (SDS5032E, SDS6062E); 100К/ опц. 1М (SDS7072E, SDS7102E, SDS7122E)
Режим выборки прямая выборка, регистрация пиков, усреднение
Усреднение 4, 16, 32, 64, 128, 256
Режим формирование формы векторный, точечный
Функция послесвечения нет, 1 с, 2 с, 5 с, постоянно
Алгоритм востановления сигнала sin(x)/x


Система измерений и математической обработки

Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
Курсорные измерения ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические сложение, вычитание, умножение, деление, БПФ


Общие характеристики

Дисплей 8" (21 см) технология TFT, подсветка LCD
Разрешение 800 х 600
Питание 100-240 В, 45-440 Гц, <18 Вт
Габариты 348 (ширина) х 78 (глубина) х 170 (высота)
Масса 1,5 кг.

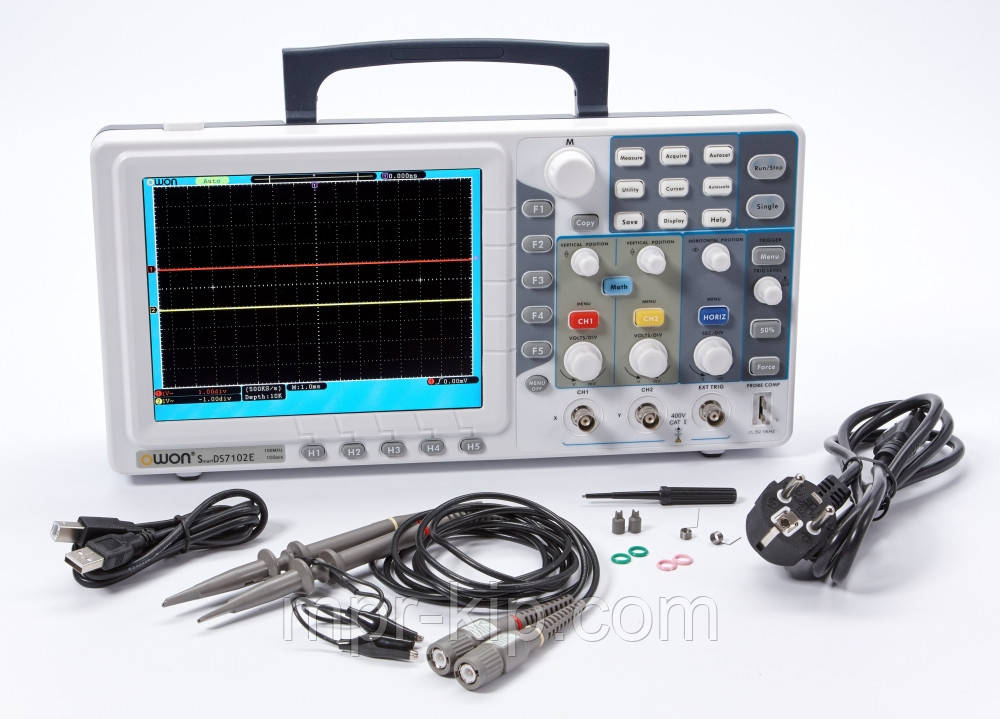

КОМПЛЕКТАЦИЯ

  1. Осциллограф SDS7102E
  2. Пробники осциллографические   - 2 шт.
  3. Кабель питания - 1 шт.
  4. Кабель USB  - 1 шт.
  5. Программное обеспечение, CD-диск   - 1 шт.
  6. Керівництво користувача - 1 шт.
  7. Гарантійний талон

Гарантія: 12 місяця. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.

Характеристики
Основні
ВиробникOWON
Країна виробникКитай
СтанНовий
ТипЦифровий
Форм-факторНастільний
Смуга пропускання100 МГц
Кількість каналів2
ЖивленняМережа 220В
Гарантійний термін12 міс
