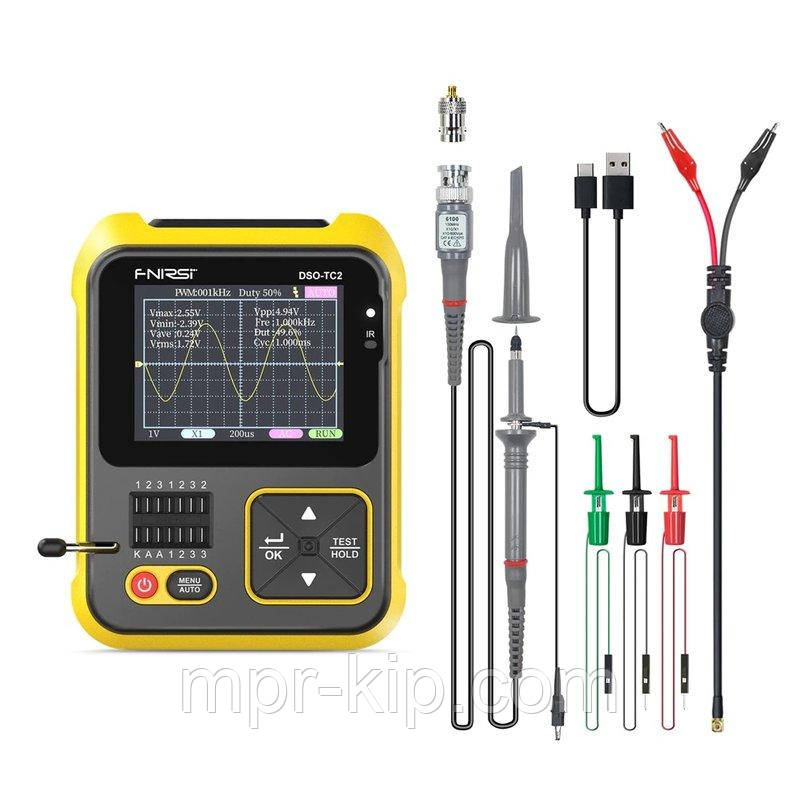

Осцилограф і тестер електронних компонентів FNIRSI DSO-TC2, щуп Р6100

Новий мініатюрний комбінований прилад для радіоаматора. 2 в одному: Цифровий Осциллограф і тестер радіодеталей

Прилад добрий для радіолюбів початківців, адже можна за невелику ціну купити як два прилади в одному: Тестер широкого асортименту радіодеталей, і невеликий осцилограф із приємним інтерфейсом і кольоровим дисплеєм. Прилад може стати першим осцилографом радіоаматора або корисним доповненням у лабораторії досвідченого електронера, що дає змогу проводити перевірку та ремонт електронних пристроїв мобільно — на виїзді, у польових умовах або просто без прив'язки до лабораторному столу.

Основні функції:

1. Цифровий осцилограф:

• Смуга пропускання = 200 кГц
• Частота семплювання = 2.5 MS/sec
• Вхідний опір = 1 МОм
• Діапазон вхідної напруги з роздільником 1:1 = 80Vpp (±40V)
• Діапазон вхідної напруги з роздільником 1:10 = 800Vpp (±400V)
• Чутливість за вертикаллю = 10mV/Div — 10V/Div
• Горизонтальна розкрутка = 10us/Div — 500s/Div
• Режими синхронізації = Auto/Normal/Single (Автоматичний, Нормальний, одиничний)
• Тип синхронізації = Фронт сигналу, Спад сигналу
• Рівень синхронізації — Настроюваний, з індикацією
• Заморожування осцилограми — Функція HOLD
• Автоматичні вимірювання — Максимум, Мінімум, Середнє значення, RMS, від піку до піку, частотомір, тривалість періоду, сквабність.

2. Генератор тестового ШІМ сигналу

• Генератор ШІМ сигналу в режимі осцилографа — частота від 0 до 80 кГц, сквальність 0...100%, амплітуда 5V.
• Генератор тестового сигналу в режимі тестера компонентів — від 1.5 кГц до 10 мГц

3. ТЕСТЕР електронних компонентів

• Перевірка транзисторів і вимірювання їх параметрів: Коефіцієнт передавання Hfe; Пряма напруга База-Еміттер; Відношення струму колектора до струму еміттера; ICEO, ICES, Пряма напруга вбудованого захисного діода.
• Перевірка діодів: Пряме падіння напруги на діоді, місткість переходу, зворотний струм витоку
• Польові транзистори JFET: Місткість затвора Cg, Строк під час фіксованого струму затвора, падіння напруги на захисному діоді
• Транзистори IGBT: Строку під час фіксованого струму затвора, падіння напруги на захисному діоді
• Транзистори MOSFET: Напруга увімкнення Vt; Ємність затвора Cg; падіння напруги на захисному діоді
• Перевірка конденсаторів: вимірювання місткості від 25pF до 100uF; Фактор втрат Vloss
• Перевірка резисторів: Вимірювання опору від 0.01Ом до 50МОм
• Перевірка котушок індуктивності: Вимірювання індуктивності від 10uH, вимірювання опору котушки постійного струму
• Перевірка батарей та акумуляторів: Вимірювання напруги батарей у діапазоні 0.01V — 4.5V. Індикація полярності виведення батарейок
• Вимірювання температури за допомогою датчика DS18B20
• Вимірювання вологості за допомогою датчика DHT1
• Декодування сигналів з ІЧ-електорів дистанційного керування протоколу NEC: Відтворення користувацьких кодів і кодів даних, відтворення хвильової форми сигналу інфрачервоного датчика.

Основні технічні характеристики

• Модель: SO-TC2
• Дисплей: TFT дисплей із діагоналлю 2.5 дюйма та світлодіодною підсвіткою
• Джерело живлення: Вбудований літій іонний акумулятор ємністю 1500 mAh
• Порт заряджання — USB TYPE C напруга +5V

Комплект постачання

1. Сам прилад

2. Інструкція

3. Кабель Type-C

4. 3 дроти із затискачами для тестування компонентів

5 — пакувальна коробка

6 — стандартні щупи

7 — перехідник для кабелю осцилографа

8 — Стандартний осцилографічний щуп із роздільником напруги
