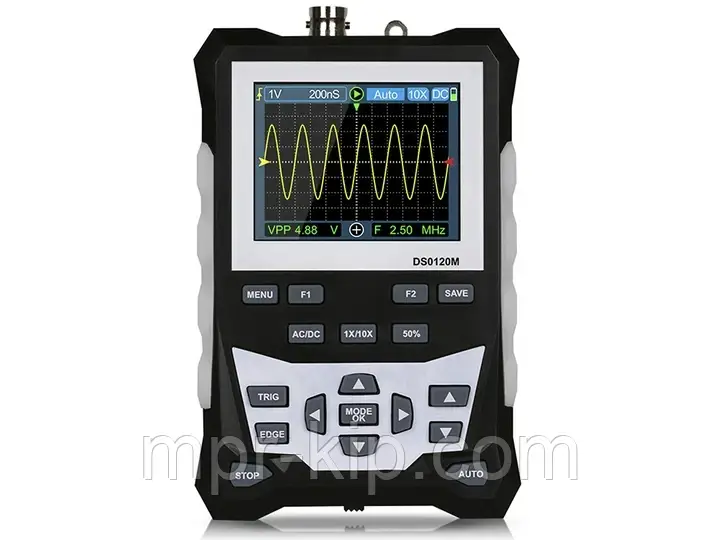

Осцилограф Tooltop ET120M / DS0120M 120 МГц

Осцилограф цифровий портативний з акумулятором KKMOON DS0120M, 120 МГц 500 Мб/с, генератор сигналу — це універсальний, дуже практичний, економний ручний осцилограф для індустрії технічного обслуговування та радіоаматорів із частотою дискретизації в реальному часі до 500 Мвиб/с і аналоговою смугою пропускання 120 МГц. З функцією повного запуску (одиничний, нормальний, автоматичний), він може бути використаний вільно як для періодичного аналогового сигналу, так і для неперіодичного цифрового сигналу. Вбудований модуль захисту від високої напруги, може витримувати до 400 В безперервної напруги.

Капелюх постачання, щуп із дільником 1:10, що йде в комплекті, дає змогу приводити високу напругу до діапазону вимірювання осцилографа та не турбуватися про вигоряння осцилографа, спричинених високою напругою. Прилад виводить зображення форм сигналів на РК-дисплей високої чіткості з 2,4" діагоналлю та роздільною здатністю на 320 * 240 точок. Ця роздільна здатність досить велика, для компактного дисплея розміром 2,4 дюйма.

Надзвичайно зручна та швидка функція зберігання сигналів на вбудовану пам'ять, яка може зберігати до 2500 зображень форм сигналів. Процес зберігання простий і швидкий, зберігає форму сигналу в будь-який час і в будь-якому місці. Вбудований літій-іонний акумулятор високої якості 3000 мА·год, може використовуватися безперервно впродовж 6 годин за повного заряджання. Час заряджання триває майже 3 години.

Корпус обладнаний високоякісним силіконовим захисним чохлом, нетоксичним і не містить шкідливих речовин. Також корпус протиковзний, протиударний і з високою діелектричною здатністю, м'якою текстурою. Такий компактний корпус зручний і ергономічний. Внизу приладу розміщений механічний вмикач живлення. Зверху розташовані, BNC роз'єм, для під'єднання щупа та контакт виходу генератора сигналу (калібратор). Цей генератор насамперед потрібен для калібрування схеми компенсації паразитної ємності щупа, яка розташована в самому щупі. Ця калібрування виконується з ввімкненим ділителем 1:10, і, обертаючи побудований резистор біля роз'єму BNC щупа, треба домогтися максимально прямокутного сигналу (на фронті та спаді).

Осцилограф KKMOON DS0120M — це універсальний багатофункціональний портативний прилад, який підходить для робіт ремонтних груп на виїздах, сервісах і для радіоаматорів-початківців, позаяк ціна досить невисока. Компактні розміри дадуть змогу зручно помістити прилад на робочому місці із застосуванням розкладної ніжки ззаду корпусу. Смуга пропускання 120 МГц, достатня для виконання більшості сучасних завдань як аматорів, так і професіоналів.

Особливості

• Чіткий контрастний екран 320 х 240 LCD, на якому добре видно зображення.
• Пропускна здатність 120 МГц і частотою вибірки 500 Мвиб/с.
• Генератор прямокутного сигналу: 1 кГц, 10 КГц, 100 КГц,1 МГц.
• 12 різновидів вимірювання параметрів: Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F,T,T +,T-. Du +, Du-.
• Три режими сканування: автоматичні, нормальні та поодинокі.
• Може зберігати 2500 осцилограм, підтримує перегляд.
• Параметри хвильової форми, як-от база часу, амплітуда та нахил тригера, можуть бути встановлені автоматично.
• Силіконовий захист з обох боків корпусу, антиковзна, ударостійка, ергономічна.
• Компактні розміри та мала вага приладу.

Технічні характеристики

• Матеріал корпусу: ABC + силікон.
• Дисплей: 320 х 240 LCD 2,4”.
• Імпеданс: 1:1 (без дільника щупа) 1М Ом, 1:10 (з роздільником щупа) 10М Ом.
• Пам'ять осцилограм: 2500 зображень.
• Експлуатаційна температура: 0 °С – 40 °С.
• Вологість експлуатації: до 75% RH.
• Вертикальна роздільна здатність: 8 біт.
• Вертикальна точність: +/-(5% до 0.2div).
• Точність напруги: 10%.
• Точність частоти: 1%.
• Рівень тригера: В/-3.8div (0. 1div за шаг).
• Тригерна позиція: В/- 6div (0. 1div за шаг).
• Діапазон баз часу: 6ns/div, 50s/div.
• Режим сканування: авто, одинарний, нормальний.
• Живлення приладу: вбудований LiIon акумулятор ємністю 3000 мА·год.
• Розміри: 190 х 140 х 45 мм.
• Вага упаковки: 390 грамів.
• Вага приладу 180 грамів.

Комплектація

• Осцилограф KKMOON DS0120M — 1 шт.
• Вимірювальний щуп — 1 шт.
• USB-кабель — 1 шт.
• Чохол для носіння — 1 шт.
• Інструкція користувача (англ.) — 1 шт.

Гарантія 12 місяців
