Портативний цифровий осциллограф DSO DS211

DSO DS211 Портативний цифровий Осцилограф

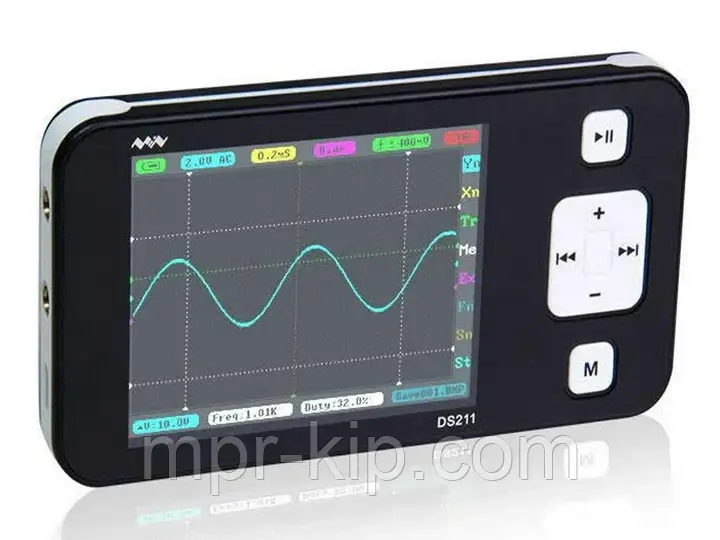

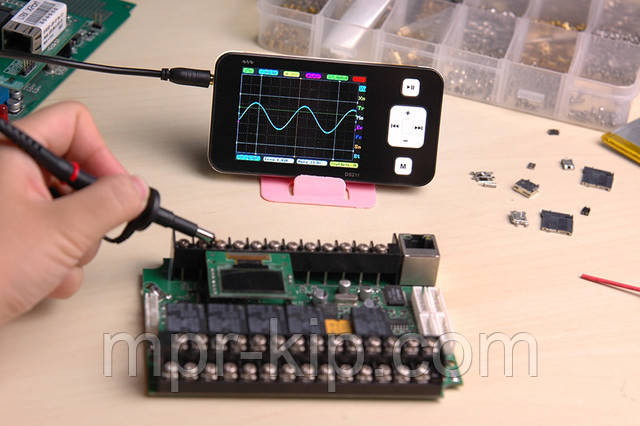

Портативний цифровий осциллограф Mini DSO DS211 — цей багатофункціональний осцилограф необхідний під час ремонту обладнання, тестування параметрів електронних блоків, а також під час аналізу сигналів різних електронних пристроїв. Також він може використовуватися як аналізатор спектра або логічний аналізатор.

Живлення пристрою здійснюється від Li-ion акумулятора 500 мАч   3,7 В.

Принцип роботи осцилографа дуже простий:

Зарядіть акумулятор приладу. Для цього вимкніть прилад і під'єднайте його до  USB- порту ПК, за допомогою  кабелю microUSB тип B. Індикатор заряджання міститься у верхньому лівому кутку пристрою.

Далі під'єднайте щуп у miniMCX — роз'єм. Залежно від завдання щуп має позначення INP або OUT. Весь прилад готовий до увімкнення.

Для увімкнення або вимкнення приладу повзунок переводиться у верхнє положення.

Функції кнопок:

• Run/pause Button — пуск, стоп, збереження параметрів під час тривалого натискання;
• Slide UP – прокрутка вверх;
• Slide Down — прокручування вниз;
• Slide Left — прокручування вліво, зменшення параметрів;
• Slide Right — прокручування вправо, збільшення параметрів;
• On/Off Sub-1927 — відкривання/закриття меню, збереження скриншота дисплея під час тривалого натискання.

На дисплеї можна виділити три основні зони:

• робоча зона — зображає осцилограму (в центрі);
• зона інформації (смужки зверху та знизу);
• область меню (полоса справа).

Розшифрування піктограм на дисплеї:

• A) Заряд аккумулятора;
• B) Значення напруги на один поділ по осі Y;
• C) Параметри входу (закритий або відкритий) AC або DC;
• D) Значення часу на один поділ за віссю X;
• E) Взаємодія поточного та раніше збереженого сигналу;
• F) Вибір режиму тригера;
• G) Точність тригера;
• H) Вибір режиму сканування;
• I) Значення положення курсорів T1 і T2;
• J) Значення частоти вхідного сигналу;
• K) Значення частоти, коефіцієнта заповнення, значення екстремумів напруги;
• L) Значення глибини семплювання.

Зона меню:

• Yn. Настроювання за віссю Y;
• Xn. Настроювання за осі X;
• Tr. Налаштування тригера;
• Me. Налаштування вимірювань;
• Ex. Налаштування раніше збережених графіків;
• Fn. Збереження та завантаження графіків і налаштувань;
• Sn. Параметри настроювання форми вихідного сигналу;
• St. Індивідуальні настоянки.

Вибір параметрів: Вибір пунктів меню й підміною здійснюється кнопками Slide UP, Slide Down. Зміни параметрів у межах меню здійснюється кнопками Slide Left, Slide Right. Під час натискання кнопки M (On/Off Sub-269) відкриваються додаткові меню і/або параметри. Зміни параметрів у межах підміню здійснюється кнопками Slide Left, Slide Right.
Анотація додаткових параметрів у зоні меню:
Меню Yn:

• Y Ranges — значення напруги на одне ділення за віссю Y;
• Coupling — вибір способу зв'язку AC або DC;
• ProbeAtt — коефіцієнт поділки щупа X1 або X10;
• Y Offset — переміщення графіка вгору/вниз;
• Cursor V1 — верхня межа видимого порогового рівня;
• Cursor V2 — нижня межа видимого порогового рівня;
• Hide_Vn_  — приховати/показати курсори порового рівня.

Меню Xn:

• TimeBase — значення часу на один поділ за віссю X;
• ViewPosi — горизонтальне переміщення графіка;
• SmplDpth — значення глибини семплювання 1k — 8k;
• CursorT1 — положення курсора T1;
• CursorT2 — положення курсора T2;
• Hide_Tn_ — приховати/показати курсори.

Меню Tr:

SyncMode — вибір режиму сканування Auto, Norm, Sngl, Scan;

• TrigMode — режим запуску тригера, що падає/наростає;
• AutoFit — автоматична корекція увімкнена, вимкнена;
• Threshol — горизонтальний рівень спрацьовування тригера;
• Sensitiv — горизонтальний діапазон тригера 80 мВ — 7,8 В;
• Hide-Tri — приховати/показати горизонтальний рівень тригера.

Меню Me:


• Freq – частота сигнала;
• Duty — коефіцієнт заповнення;
• Vrms — ефективне значення напруги;
• Vavg — середнє значення напруги;
• Vp-p — напруга пік-пік;
• Vmax — максимальна напруга;
• Vmin — мінімальна напруга.

Меню Ex:

• Ext Refn — взаємодія поточного та раніше збереженого сигналу: Data, Data, Inp+D, D-Inp, Inp-D, -Inp;
• Ext Posi — переміщення раніше збереженого сигналу;
• Ext Hide — приховати/показати раніше збережений сигнал.

Меню Fn:

• Save Bmp — збереження зображення графіка;
• Save Dat — збереження файлів даних dat;
• Save Buf — збереження файлу buf (відбір проб буферизації даних);
• Save Csv — збереження файлів csv (експорт вибірки буферизації даних);
• Save Svg — збереження файлу svg (зображення графіка в векторній графіці)
• Load Dat — завантажити файл даних dat;
• Load Buf — завантажити файл buf.

Меню Sn:

• Out Tpye — тип вихідного сигналу SIN, TRI, SAW, SQU;
• Out Freq — частота вихідного сигналу 10 Гц — 10 кГц;
• Out Duty — коефіцієнт заповнення вихідного сигналу.

Меню St:

• B-Light — яскравість підсвітки дисплея;
• Auto Cal — автоматичне калібрування;
• Restore — відновлення ранні збережених даних;
• Standby — налаштування часу затемнення дисплея;
• PowerOff — настроювання часу автоматичного вимкнення приладу у разі бездіяльності.

Характеристики:

• Мікроконтролер: STM32F103VC;
• Модель: DS211/DSO211;
• Дисплей: кольоровий 2,8 дюйма, рідкокристалічний TFT;
• Кількість кольорів дисплея: 65 тис;
• Роздільна здатність дисплея: 320 x 240;
• Смуга пропускання: 0 – 200 кГц;
• Частота дискретизації: 1 МГц, 12 біт;
• Горизонтальна розкрутка: 1 мс/дел — 2 с/дел;
• Вертикальна розкрутка: 20 мВ/роб — 10 В/діл (щуп X1);
• Вхідний опір: 1МОм;
• Максимальна вхідна напруга: 40В (щуп X1);
• Вбудований генератор тестових сигналів: 10 Гц – 10 кГц;
• Джерело живлення: літій-іонний акумулятор 3.7 В 500 мА;
• Пам'ять: вбудована до 8 МБ;
• Розміри осцилографа: 10,7 см  х 5,6 см  х 1,2 см;
• Вага: 65 г;

Комплект постачання:

• Цифровий осцилограф DS211
• Щуп для  вимірювань
• Додаткова насадка на щуп
• Керівництво користувача англійською та китайською мовами
• Додаткові кольорові кільця на щуп — 8 шт.

Гарантія 12 місяців
