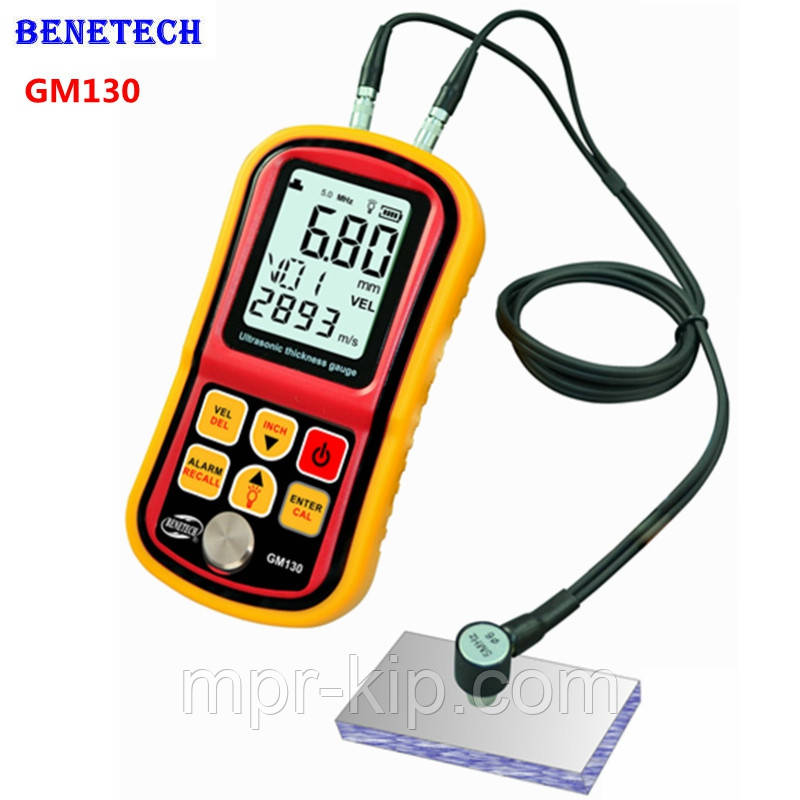

Ультразвуковий товщиномір Benetech GM130 (1,0-300 мм) (зон швидкості звуку від 1000 до 9999 м/с) 5 МГц

Ультразвуковий товщиномір Benetech GM130 (1,0-300 мм) (зон швидкості звуку від 1000 до 9999 м/с) 5 МГц

Прибор GM130 призначений для вимірювання товщини об'єктів із матеріалів, які є добрими провідниками ультразвуку  — наприклад, металу, пластмаси, кераміки, скла тощо; вимірюваний об'єкт має мати дві паралельні поверхні. Ультразвуковий товщиномір не призначений для вимірювання товщини об'єктів із чавуну, оскільки цей матеріал має щільну кристалічну структуру.

Принцип вимірювання товщини ультразвуковим товщиною
Ультразвукові товщини працюють за принципом вимірювання часу поширення звукової хвилі у виробі. Мікропроцесор товщиноміру формує короткі високочастотні імпульси, що збудовують п'єзоелектричний перетворювач, який перетворює електричні сигнали на пружні (механічні) коливання — ультразвукові хвилі. Звукова хвиля поширюється від поверхні введення до відбивної (донної) поверхні та знову приймаються та перетворюються на електричний сигнал за допомогою ПЕП товщиноміра. Мікропроцесор товщиноміру обчислює товщину виробу, керуючись часом між випромінюванням і прийманням імпульсу та швидкістю поширення звукової хвилі в обраному матеріалі.

Переваги та особливості ультразвукового товщиною Benetech GM130:

1. Автоматичне калібрування.
2. Автоматична компенсація нелінійності — дає змогу підвищити точність вимірювання завдяки корекції нелінійності датчика.
3. Кнопки ▲ и ▼ слугують для швидкого коригування швидкості звуку/товщини або виведення збережених даних.
4. Індикація наявності контакту з поверхнею: за гарного контакту виводиться відповідний значок.
5. Збереження і виведення 10 виміряних значень товщини.
6. Вимірювання швидкості звуку за заданої товщини об'єкта.
7. 12 попередньо заданих значень швидкості звуку в різних матеріалах з можливістю їх коригування.
8. Індикація розряду батарей.
9. Режим автоматичного вимкнення живлення.
10. Збереження всіх параметрів приладу під час вимкнення живлення.

Технічні характеристики:

1. Діапазон вимірювання: 1,0-300 мм
2. Дискретність (крок вимірювання): 0,01 мм
3. Робоча частота: 5 МГц
4. Найменший діаметр і товщина вимірюваної труби, ∅: 12х2 (сталь)
5. Похибка: ±(0,5% + 0,1)
6. Діапазон встановлення швидкості звуку: 1000-9999 м/с
7. Сигналізація: Так
8. Точність вимірювання за товщини <20 мм: ±3%
9. Робочий діапазон температур: від 0 до 40 °C
10. Робоча вологість: не більш ніж 90%
11. Температура об'єкта вимірювань: не більш ніж 60 С
12. Живлення: 3 батарейки типу ААА
13. Габарити: 146×72×29
14. Вага: 202 г

Комплектація

1. Ультразвуковий товщиномір Benetech GM130
2. Датчик: 2 шт
3. Контактна речовина: 50 мл
4. Калібрувальний еталон
5. Інструкція та технічний паспорт англійською та російською мовами
6. Комплект батарейок
7. Металевий кейс
8. Фірмова коробка
9. Гарантійний талон

Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація), без гарантійного талону.

Рекомендація з експлуатації: В інструкції до товщини GM130 наводиться таблиця швидкостей звуку для найпоширеніших матеріалів, як-от алюміній, сталь, латунь, мідь, скло, нейлон та інші. Однак для досягнення максимальної точності цього мало за низкою причин: неоднорідність матеріалу, шорсткувата поверхня, наявність фарби, іржі або бруду, сплав. Найкраще перед початком вимірювань відкалібрувати товщиномір під зразок матеріалу, який Ви плануєте вимірювати, попередньо вимірюючи його товщину за допомогою мікрометра або якщо такого немає за допомогою штангенциркуля.
