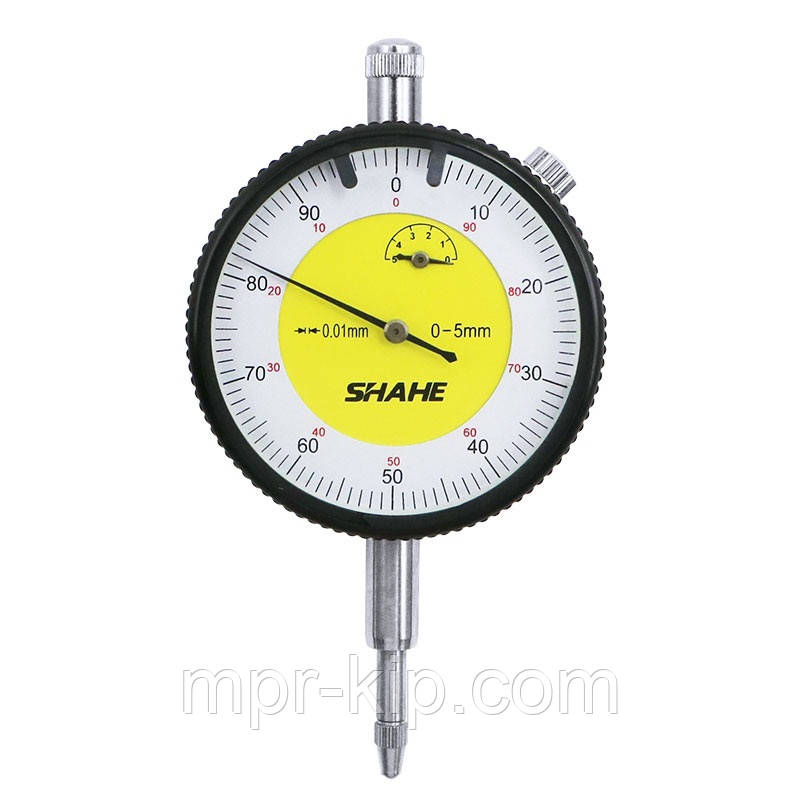

Індикатор годинникового типу Shahe 5301-5 / ИЧ-5 без вушка, діапазон 0-5 мм, ціна поділу 0.01 мм

Індикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5) без вушок

Індикатор годинникового типу ИЧ з ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус з передавальним механізмом, шкалою, стрілкою і вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього В конструкцію індикатора входить рейково-зубчаста і шестереночные передачі, перетворюють зворотно-поступальний рух вимірювального стрижня в обертальний рух стрілки приладу, а також пружина, що виключає люфти шестереночных передач, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубів. Як правило, шкала приладу виконана обертальну, що зручно для установки нуля свідчень при виконанні відносних вимірювань.

Стрілка індикатора йде багатооборотна, один оборот стрілки відповідає переміщення щупа на 1 мм. Крім того є друга стрілка і малий циферблат, який показує кількість повних оборотів великої стрілки.

На робочому кінці вимірювального стрижня знаходиться твердосплавний кулька у змінному оправі, яким при вимірюванні стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора і стрижнем. Ця пружина створює вимірювальне зусилля на стержні.

Технічні характеристики:

1. Діапазон вимірювання: 0-5 мм
2. Ціна ділення: 0,01 мм
3. Похибка: ±0,018 мм
4. Обертається циферблат для установки на нуль
5. Вушко: Не йде в комплекті
6. Вага: 69 г
7. Габаритні розміри: 108x56x24 мм

Комплектація:

1. Індикатор годинникового типу ИЧ Shahe-5 0-5/0.01 мм (5301-5)
2. Фірмова коробка
3. Пластиковий кейс
4. Гарантійний талон

Загальний порядок роботи з індикатором годинникового типу:

1. Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається еталон.
2. Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
3. Вимірювальний стрижень вручну піднімається, на основу під індикатором поміщається вимірювана деталь.
4. Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань у машинобудуванні, індикатори використовуються у складі спеціальних пристроїв, що дозволяють вимірювати великогабаритні деталі (індикаторні скоби), внутрішні розміри (індикаторні нутроміри) і т.д.

Гарантія: 6 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
