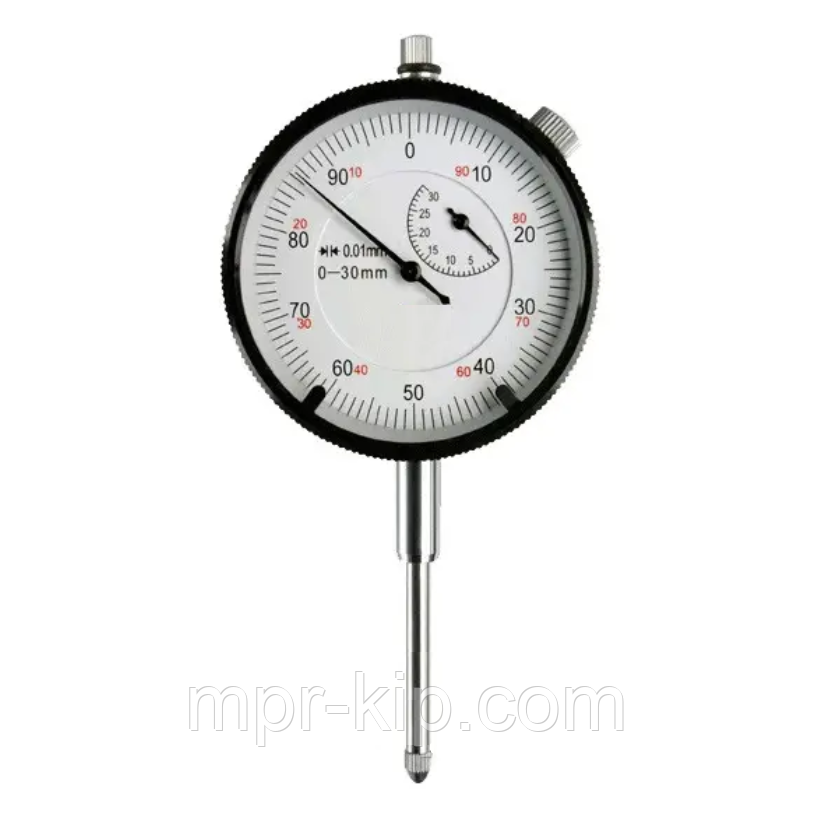

Індикатор годинникового типу KM-112-60-30 без вушка, діапазон 0-30 мм / 0.01 мм

Індикатор годинникового типу KM-112-60-30 (0-30/0.01 мм) без вушка

Індикатор годинникового типу ІЧ із ціною поділки 0,01 — вимірювальний прилад, призначений для абсолютних і  відносних вимірювань, контролю відхилень від заданої геометричної форми деталі, а також взаємного розташування поверхонь. Індикатор являє собою корпус із передавальним механізмом, шкалою, стрілкою та вимірювальним стрижнем. Індикатори випускаються з вушком для кріплення або без нього До конструкції індикатора входить реєво-зубчаста та шестерні передачі, що перетворюють зворотно-поступальний рух вимірювального стрижня на обертальний рух стрілки приладу, а також пружина, що запобігає люфти шестеринним передачам, тобто зачеплення зубчастих коліс відбувається завжди з однією стороною профілю зубців. Зазвичай, шкала приладу, що повертається, є зручною для встановлення нуля показань під час виконання відносних вимірювань.

           Стрілка індикатора йде багатообертова, один оберт стрілки відповідає переміщенню щупа на 1 мм. Крім того, є друга стрілка та малий циферблат, який показує кількість повних обертів великої стрілки.

           На робочому кінці вимірювального стрижня міститься твердосплавна кулька в змінній оправі, якою під час вимірювання стосуються вимірюваної деталі. Механізм індикатора має поворотну пружину, закріплену між корпусом індикатора та стрижнем. Ця пружина створює вимірювальне зусилля на стрижні.

Технічні характеристики:

1. Діапазон вимірювання: 0-30 мм
2. Ціна поділки: 0,01 мм
3. Похибка: ±0,020 мм
4. Обертовий циферблат для встановлення на нуль
5. Вушко: Не йде в комплекті
6. Діаметр циферблата: 60 мм
7. Вага: 105 г
8. Габаритні розміри: 138x62x24 мм

Комплектація

1. Індикатор годинника KM-112-60-30
2. Фірмове паковання

Загальний лад роботи з індикатором годинникового типу:

1. ·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається еталон.
2. ·         Вимірювальний стрижень опускається на поверхню еталона, шкала індикатора переміщається на нульову позначку.
3. ·         Вимірювальний стрижень вручну підіймається, на основу під індикатором поміщається вимірювана деталь.
4. ·         Вимірювальний стрижень опускається на поверхню деталі, шкала індикатора показує, наскільки (у сотих частках міліметра) розміри вимірюваної деталі відрізняються від еталонної.

Для різних застосувань у машинобудуванні, індикатори використовуються в складі спеціальних  пристосувань, що дають змогу вимірювати великогабаритні деталі (індикатори скоби), внутрішні розміри (індикаторні нутромери) и т. до.

Гарантія: 12 місяців. Не поширюється на прилади, що мають механічні пошкодження, неповну комплектацію (дивитися вище — Комплектація).
