Ультразвукові далекоміри. Переваги і недоліки в порівнянні з лазерними рулетками

Вимірювання відстані безконтактним способом, без необхідності переміщатися між об'єктами вимірювання відкриває великі можливості перед людиною. Одним з найбільш простих і дешевих апаратів, розроблених вченими і конструкторами, є ультразвуковий далекомір. Подібні прилади ще називає ехолотами. Вони знайшли досить широке застосування в різних сферах життєдіяльності людства.
Схема ультразвукового далекоміра досить проста. Він складається з приймальної і передавальної частин, а також мікропроцесора, службовця для запам'ятовування, обробки та представлення отриманих даних.
Як працює?
Принцип роботи цього пристрою полягає в тому, що випускається на певний предмет звук, що знаходиться за межами чутності людей, відбивається від даного предмета і вловлюється частиною приладу. Швидкість проходження звуку в повітрі має певне значення при фіксованій щільності, що дозволяє розрахувати відстань.
По мірі вдосконалення знань людини і розширення можливостей виробничих технологій, удосконалювалася і конструкція приладу. Так, для більш точного напрямку звукового пучка на предмет, до якого потрібно виміряти відстань, був розроблений далекомір ультразвукової з лазерною указкою. Це значно підвищило зручність проведення робіт і точність вимірювань.
Сфера застосування

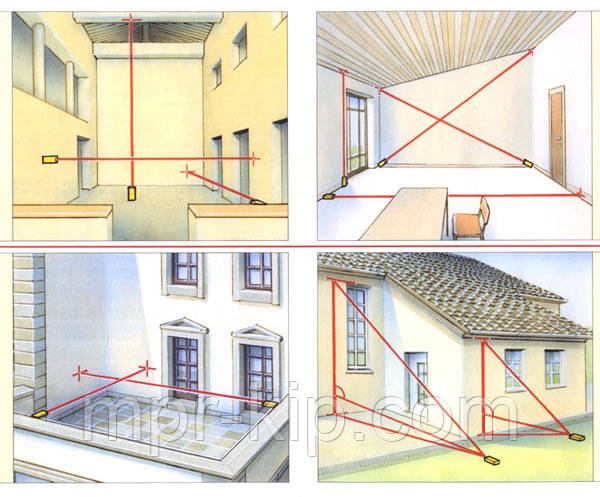

Сучасні апарати, використовуючи останні досягнення в розробці програмного забезпечення та виробництві мікропроцесорів, володіють можливістю проведення більш складних операцій, ніж просто фіксація результатів вимірювань, Так, наприклад, вони можуть розраховувати площа обмеряемой території, а також кутові координати цілі. Нові можливості, які отримав ультразвукової далекомір, ціна на який значно нижче, ніж у лазерного аналога, значно підвищили популярність даних приладів.
Купити ультразвукової далекомір сьогодні не представляє великої праці. Це можна здійснити в численних реальних і віртуальних магазинах, що пропонують вимірювальні прилади різного призначення.
Недоліки та альтернатива
При цьому потрібно відзначити істотні недоліки, які притаманні приладів, що працюють з використанням ультразвукової локації. У першу чергу це стосується точності вимірювання, яка визначається середовищем, в якій поширюється ультразвук. Її характеристики та їхні значення, в першу чергу щільності, не є постійними і можуть мінятися в процесі проведення вимірювальних робіт (швидкість, з якою поширюється звук, зростає із збільшенням щільності середовища). До інших недоліків можна віднести обмеженість по відстані виміру. Мінімальна дистанція для цих приладів складає 0,3 м, а максимальна-20 м. Але, мабуть, самий істотний недолік ультразвукового далекоміра криється в самій природі звуку, а точніше в особливостях поширення звукової хвилі. Перше, що слід знати про звуки, це те, що він має хвильову природу. Щоб проілюструвати, як саме хвильова природа звуку позначається на точності вимірювання ультразвукового далекоміра, давайте повернемося в минуле, у дитинство. Всі діти люблять кидати каміння в воду і спостерігати за тим, як від місця падіння каменя по воді поширюються хвилі. Чим далі від епіцентру відходять хвилі, тим вони стають ширшими. Звук, це також хвиля. І по мірі віддалення звукової хвилі від її джерела вона також розширюється. Сучасні ультразвукові далекоміри оснащені лазерними указками. І багато думаю, що ультразвукова хвиля відбивається саме в тій точці, куди спрямований промінь лазера. Але це не так. Якщо на шляху хвилі випадково виявиться перешкода (наприклад меблі) звук відбивається від неї, може досягти приймача раніше відбитого звуку наприклад стіни. З цієї ж причини важко проводити вимірювання ультразвуковими далекомірами кутів. Також важко вимірювати діагоналі.
Крім того, точність вимірювання ультразвукового далекоміра часто залежить і від матеріалу, на який потрапляє звук. Більш м'які матеріал мають властивість поглинання звукової хвилі. Що також негативно позначається на точності вимірювального приладу.
Купувати апарати, що працюють на ультразвук, слід тільки тоді, коли не потрібно здійснювати точні вимірювання і вимірювання, що не виходять за радіус їх дії. В іншому випадку краще витратити трохи більше коштів, але купити лазерний далекомір.
Лазерний далекомір
Лазерні рулетки призначені для вимірювання відстаней в досить широкому діапазоні: ближня межа становить 0,02 ― 0,03 м, а дальня 100-200 м. Точність вимірювання при такій дальності дуже висока: у моделей простіше ― ±3 мм, а у професійних ― ±1,5 мм
Звичайно ж, ці інструменти невільні й від ряду недоліків. У першу чергу фахівці говорять про те, що технічні можливості лазерних рулеток в яскравий сонячний день значно знижуються. Замість декларованих виробником 100-200 м, реально, як показує практика, можна вимірювати максимум 30-50 м. Пов'язано це з тим, що спектри сонячного випромінювання лазерного сигналу кілька "перетинаються", і відбитий сигнал слабшає.
Крім цього, дальність роботи визначається і поглинаючою здатністю поверхні предмета, відстань до якого вимірюється. Для отримання паспортної дальності слід використовувати спеціальні світловідбивачі, які в комплект лазерної рулетки не входять, а продаються окремо.
Також виникають певні труднощі при роботі зі склом і дзеркалами. Скла можуть пропускати лазерний промінь і тоді показання вимірів стають некоректними.
Але як показує практика кращого помічника, ніж лазерний далекомір для вимірювання метричних параметрів в будівельних роботах – не знайти!
Крім того сучасні лазерні далекоміри забезпечені і додатковими функціями. Такими, як, досить значний обсяг внутрішньої пам'яті, можливістю підключення до комп'ютера і набором додаткових аналітичних функцій (вимірювання об'єму, кута, гіпотенузи тощо)
Але, звичайно кожному варто самому вибирати, що для нього важливіше ціна або точність. У будь-якому випадку, якщо виникне необхідність вибрати далекомір, в нашому магазині МЕД-ПРОМ РЕСУРС ви завжди зможете придбати саме той прилад, який буде найкращим чином відповідати вашим потребам, а наші професійні консультанти допоможуть зробити вибір усвідомленим і комфортним.
