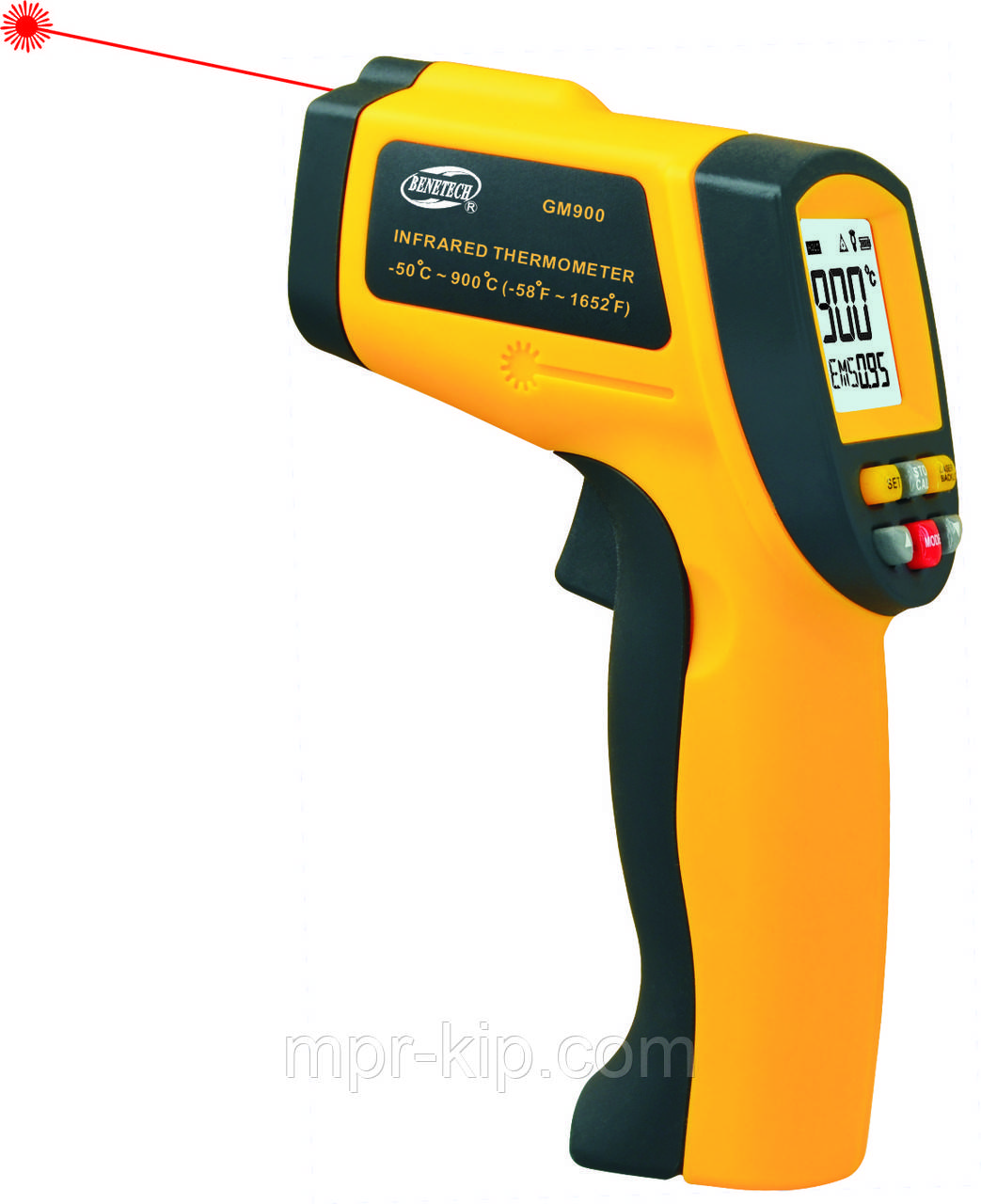

Інструкція Benetech GM900, GM700 - пірометр (безконтактний інфрачервоний термометр)

Принцип роботи пірометрів GM900 і GM700 (як, утім, і будь-яких інших пірометрів) заснований на здатності приладів вловлювати відображену, випромінену та передану енергію, що надходить від об'єкта вимірювання і передавати її на датчик пірометра. Далі енергія зафіксована датчиком перетворюється електронікою приладу показання температури, які відображаються на дисплеї. Для спрощення використання пірометра прилад оснащений лазерним цілевказівником. Тип цілевказівника у моделей Benetech GM900 і GM700 одноточковий.

Попередження при експлуатації:

Щоб уникнути ситуацій, при яких можуть постраждати люди або майно, зверніть увагу на наступні моменти:

1). Ні в якому разі не направляйте лазер в очі прямо або побічно через відбиваючі поверхні.

2). Пристрій може вимірювати температуру крізь прозорі поверхні, наприклад, скло або пластик.

3). Пар, пил, дим або інші частинки знижують точність вимірювання своїм впливом на оптику пристрою.

Інфрачервоний термометр вимагає захисту від наступних факторів:

1). ЕМІ (електромагнітне випромінювання) від дугового зварювання, індуктивних нагрівачів.

2). Температурний шок (викликаний сильними або раптовими змінами температури навколишнього середовища; пристрою необхідно близько 30 хвилин для стабілізації перед застосуванням).

3). Не можна залишати прилад на поверхні або в безпосередній близькості від сильно нагрітих об'єктів

Відстань до плями вимірювання

1. При проведенні вимірювання приділяйте увагу відстані до плями вимірювання. Чим більше відстань (D) до об'єкта, тим більше розміри плями вимірювання (S).

Відношення відстані до розмірів плями вимірювання для пристрою складає 12:1

Це пристрій обладнаний лазером, який використовується для наведення на ціль.

Поле огляду:

1. переконайтеся, що вимірюваний об'єкт більше, ніж пляма вимірювання пристрою.

2. Чим менше об'єкт, тим ближче повинен розташовуватися прилад.

3. Коли точність вимірювання критична, переконайтеся, що об'єкт, як мінімум, у два рази більші плями вимірювання.

Коефіцієнт випромінювання (EMS)

Даний параметр є КЛЮЧОВИМ при роботі з пирометром - уважно прочитайте нижче текст і завжди при вимірюванні температури пирометром налаштовуйте даний коефіцієнт для типу матеріалу, який Ви вимірюєте.

Коефіцієнт випромінювання — міра здатності об'єкта поглинати\випромінювати ІЧ‐енергію. Величина коефіцієнта може бути в діапазоні від 0 (дзеркало) до 1 (абсолютно чорне тіло). Якщо встановлюється коефіцієнт, значення якого перевищує дійсне, то значення температури, отримане пирометром, буде нижче реального, за умови що температура об'єкта вище температури навколишнього середовища. Наприклад, якщо встановлено коефіцієнт 0.95, а дійсний поправочний коефіцієнт дорівнює 0.9, то значення показываемой температури буде нижчою, ніж її реальне значення.

Робота з пирометром:

1). Відкиньте кришечку батарейного відсіку, правильно вставити батарейку на 9 Вольт;

2). Для включення приладу натисніть на курок.

3). Націльте на об'єкт і натисніть на курок, після цього на екрані відобразиться значення температури.

Пристрій обладнаний лазером, який використовується тільки для наведення.

2. Пошук гарячої точки:

Для того, щоб знайти гарячу точку, спочатку націльте термометр не на об'єкт вимірювання, а потім скануйте їм простір рухами вгору і вниз, поки не знайдете гарячу точку

Курок: при включенні пристрою на екрані на 1 секунду з'являється версія програми у вигляді VERXX. Потім пристрій перемикається в режим відображення показань, при цьому світиться символ сканування. Відпустіть курок, на екрані відображається символ зберігання даних. Вбудований автоматичний вимикач через 30 секунд вимкне пристрій.

Лазер / кнопка підсвічування: при включеній підсвічуванні після виконання будь-якої дії екран продовжує світитися ще 10 секунд. На дисплеї відображається стан (вкл/викл).

Функціональні кнопки: при натисканні кнопки MODE на екрані послідовно змінюються режими роботи MAX-MIN-DIF-AVG-HAL-LAL-STO-EMS (якщо режим не відображається, це означає, що зараз пристрій працює в головному режимі). Для вибору конкретного режиму натисніть кнопку SET.

a. MAX: вимірювання максимальної температури

b. MIN: вимірювання мінімальної температури

c. DIF: При натисканні кнопки 4 прилад обчислює і відображає різницю температури відносно попереднього вимірювання.

d. AVG: вимірювання середньої температури

e. HAL: налаштування сигналізації про високій температурі - при обраному режимі HAL натискайте кнопки 5, щоб встановити температуру спрацьовування датчика надто високої температури, по закінченні підтвердіть значення, натиснувши кнопку 4. Якщо виміряна температура більше заданої, на екрані відображається HI і пристрій пищить.

f. LAL: налаштування сигналізації про низькій температурі - при обраному режимі HAL натискайте кнопки 5, щоб встановити температуру спрацьовування датчика занадто низької температури, по закінченні підтвердіть значення, натиснувши кнопку 4. Якщо виміряна температура нижче заданої, на екрані відображається LOW і пристрій пищить.

g. STO: хранение данных - если выбран режим STO, при нажатии кнопки 4 на экране отображается символ DATA. После считывания показаний температуры, нажмите кнопку 6, чтобы запомнить это значение, затем кнопку 2 -- показывается содержимое памяти устройства. Устройство поддерживает 12 ячеек памяти. Чтобы в режиме обычного измерения посмотреть данные, записанные в память, нажмите кнопку 6. Для удаления всех значений из памяти удерживайте кнопку 6 в течение 3 секунд.

H. EMS: Установка коэффициента излучения - нажимайте клавиши 5 для установки значения коэффициента, клавиша 4 записывает введенное значение и возвращает устройство в основной режим.

Переключатель единиц измерения температуры (градусы Цельсия/Фаренгейта): Нужно открыть батарейный отсек и переставить переключатель в нужное положение.
